Zestawy nieckowe krążników: Maksymalizacja wydajności i stabilności transportu
Zestawy nieckowe krążników to fundamentalne, sztywne konstrukcje wsporcze, instalowane w gałęzi nośnej przenośników taśmowych. Ich podstawową funkcją jest nadawanie taśmie odpowiedniego, wklęsłego kształtu (tzw. niecki), co ma kluczowe znaczenie dla zwiększenia wydajności transportu i zabezpieczenia ładunku.
Budowa zestawu nieckowego
Głównym zadaniem rolki jest ominięcie przeszkód wynikających z uszkodzenia samochodu, umożliwiając jego bezpieczny załadunek i rozładunek.

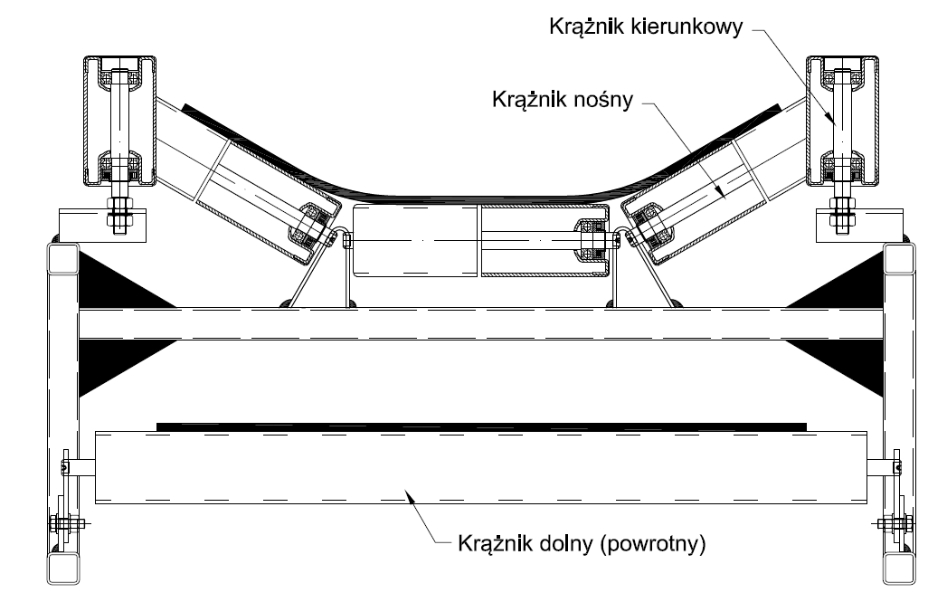

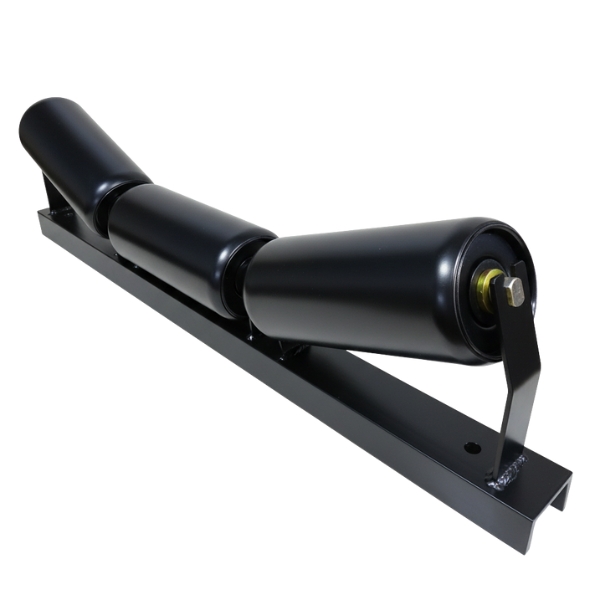

Zestaw nieckowy to integralny moduł składający się z co najmniej dwóch, a najczęściej trzech krążników gładkich lub pierścieniowych, zamontowanych na wspólnej ramie (wsporniku):
- Krążnik centralny (poziomy): Jest to pojedynczy krążnik nośny umieszczony na środku. Podtrzymuje on główny ciężar ładunku i taśmy na osi przenośnika.
- Krążniki boczne (pochylone): Jeden lub dwa krążniki (w układzie trójkrążnikowym) umieszczone symetrycznie po obu stronach krążnika centralnego. Są one zamontowane pod określonym kątem np. 20°, 30°, 35° lub 45° względem poziomu.
- Wspornik / rama: Sztywna konstrukcja stalowa, która trwale utrzymuje krążniki w ustalonej geometrii i jest mocowana do głównej ramy przenośnika.
Kluczowa cecha: Kąt pochylenia krążników bocznych (kąt niecki) jest parametrem projektowym, determinującym głębokość i pojemność uformowanej niecki.
Zasada działania (tworzenie niecki)
Zasada działania zestawu nieckowego opiera się na prostym, ale niezwykle efektywnym mechanicznym ukształtowaniu taśmy:
- Zwiększenie objętości: Krążniki wymuszają na taśmie wklęsły przekrój, co sprawia, że materiał sypki może być transportowany w większej ilości. Taśma, która transportuje materiał płasko, ma tendencję do zsypywania się ładunku po bokach. Niecka działa jak ściany boczne, zwiększając wydajność objętościową nawet o kilkadziesiąt procent w porównaniu do taśmy płaskiej.
- Stabilizacja ładunku: Materiał jest stabilizowany w zagłębieniu, co redukuje ryzyko rozsypywania się, szczególnie w przypadku drobnych frakcji, na pochyłościach i przy dużych prędkościach.
- Centrowanie taśmy: Kształt niecki naturalnie wspomaga utrzymanie taśmy na środku trasy, minimalizując boczne przesunięcia i ryzyko uszkodzenia jej krawędzi o konstrukcję przenośnika.
Zastosowanie w różnych gałęziach przemysłu
Zestawy nieckowe są standardowym i często jedynym możliwym rozwiązaniem dla efektywnego transportu materiałów masowych.
| Sektor przemysłu | Rodzaj zastosowania | Wybór krążników |
|---|---|---|
| Górnictwo i kopalnie | Transport węgla, rudy, piasku, kruszyw i urobku. | Stosuje się zestawy z krążnikami pierścieniowymi pod punktami zasypu (dla amortyzacji) i gładkimi (na trasie). Kąty 35° lub 45° dla maksymalnej wydajności. |
| Przemysł cementowy / chemiczny | Transport cementu, wapna, surowców pylistych i nawozów. | Konieczne są krążniki o doskonałym uszczelnieniu, aby pył nie zniszczył łożysk. Kąt jest dobierany pod kątem sypkości materiału. |
| Porty i terminale | Szybki przeładunek dużych ilości zboża, węgla lub pelletu. | Wymagane są najszersze taśmy i zestawy nieckowe o dużej wytrzymałości, zdolne do pracy z ekstremalną przepustowością. |
| Sortownie i recykling | Transport odpadów, gruzu i biomasy. | Zestawy muszą być wytrzymałe na uderzenia i często wyposażone w krążniki tarczowe lub pierścieniowe w celu samooczyszczania. |
Podsumowanie
Podsumowując, zestawy nieckowe są kluczowe dla:
- Maksymalizacji przepustowości taśmy.
- Redukcji strat materiału w trakcie transportu.
- Ochrony taśmy poprzez centrowanie ładunku i równomierne rozłożenie ciężaru.
Dobór długości płaszcza krążnika do szerokości taśmy przenośnikowej
Niecka dwukrążnikowa 2K
| Szerokość taśmy Bt [mm] | Wymiar L1 krążnika [mm] | Średnica wałka [mm] |
|---|---|---|
| 400 | 250 | Ø 20; Ø 25; Ø 30 |
| 500 | 315 | |
| 650 | 380 | |
| 800 | 465 |
Niecka trzykrążnikowa 3K
| Szerokość taśmy Bt [mm] | Wymiar L1 krążnika [mm] | Średnica wałka [mm] |
|---|---|---|
| 400 | 160 | Ø 20; Ø 25; Ø 30 |
| 500 | 200 | |
| 650 | 250 | |
| 800 | 315 | |
| 1000 | 380 | |
| 1200 | 465 | |
| 1400 | 530 | |
| 1600 | 600 | |
| 1800 | 670 | |
| 2000 | 750 |
