Producent krążników kierunkowych
Krążniki kierunkowe (pionowe) do przenośników taśmowych
Krążniki kierunkowe, często nazywane pionowymi krążnikami prowadzącymi lub krążnikami bocznymi, nie podtrzymują bezpośrednio taśmy w płaszczyźnie poziomej, lecz pełnią funkcję korygującą i prowadzącą. Ich nadrzędnym zadaniem jest utrzymanie taśmy przenośnikowej na osi i zapobieganie jej zsuwaniu się na boki, co jest krytyczne dla bezpieczeństwa eksploatacji i żywotności całego systemu.

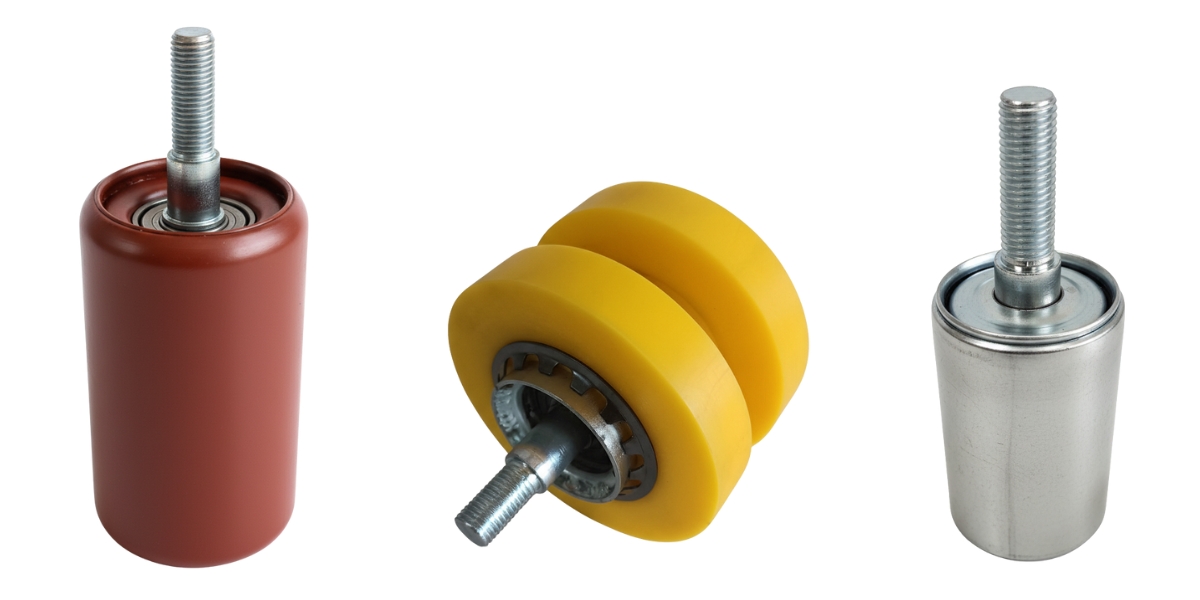

Budowa krążnika kierunkowego
Krążnik kierunkowy jest zazwyczaj prostym krążnikiem gładkim o niewielkiej długości, montowanym w specjalnym układzie.
- Element roboczy (płaszcz): Zwykle jest to krążnik gładki (stalowy lub z tworzywa sztucznego) o mniejszej średnicy i długości w porównaniu do krążników nośnych.
- Oś i łożyska: Standardowa budowa krążnika zapewniająca swobodny obrót.
- Montaż: Kluczową cechą jest sposób montażu. Krążniki te są umieszczone pionowo lub pod kątem wzdłuż krawędzi taśmy, w specjalnych wspornikach. Zazwyczaj są one instalowane parami po obu stronach taśmy, z ich osią obrotu równoległą do płaszczyzny taśmy, ale prostopadłą do jej krawędzi.
- Zestawy kierunkowe: Krążniki kierunkowe są często integralną częścią zaawansowanych zestawów centrujących (samonastawnych), które automatycznie korygują bieg taśmy. W takich zestawach krążniki kierunkowe współpracują z krążnikiem nośnym, który odchyla się, gdy taśma naciska na krążniki pionowe.
Zastosowanie i działanie
Krążniki kierunkowe są stosowane w dwóch głównych celach:
- Centrowanie i korekcja błędu bieg taśmy
- Działanie: Kiedy taśma zsuwa się na bok, jej krawędź styka się z płaszczem pionowo zamontowanego krążnika kierunkowego. Kontakt ten generuje siłę reakcji, która natychmiast popycha taśmę z powrotem na środek przenośnika.
- Lokalizacja: Stosuje się je na całej długości przenośnika, szczególnie:
- W pobliżu bębnów (napędowego, zwrotnego), gdzie błąd prowadzenia jest najbardziej krytyczny.
- W miejscach, gdzie taśma ma tendencję do zbaczania, np. za punktami zasypu (gdzie uderzenie materiału może ją wytrącić z osi) oraz na długich ciągach przenośnikowych.
- Przed i za zakrętami przenośnika.
- Ochrona krawędzi taśmy i konstrukcji
- Działanie: Zapobiegają bezpośredniemu, ściernemu kontaktowi krawędzi taśmy z elementami konstrukcyjnymi ramy przenośnika. Zamiast tego taśma ślizga się po obracającej się powierzchni krążnika, minimalizując tarcie i uszkodzenia.
Zastosowania w różnych gałęziach przemysłu
Krążniki kierunkowe są niezbędne w każdej branży wykorzystującej przenośniki taśmowe, ale ich rola staje się krytyczna w:
- Górnictwo i kopalnie (kruszywa, węgiel): Przenośniki pracują tam z dużymi prędkościami i obciążeniami, a niestabilność taśmy jest powszechna z powodu nieregularnego zasypu materiału. Krążniki kierunkowe zapewniają stabilny i bezpieczny bieg taśmy.
- Porty i terminale przeładunkowe: Wymagane są bardzo długie przenośniki o dużej przepustowości. Precyzyjne prowadzenie taśmy na takich odległościach jest kluczowe dla uniknięcia kosztownych awarii i przestojów.
- Przemysł drzewny i celulozowo-papierniczy: Ze względu na dużą szerokość taśm i lekkość transportowanego materiału (np. zrębki drewna), taśmy są podatne na błąd prowadzenia, który krążniki kierunkowe skutecznie korygują.
