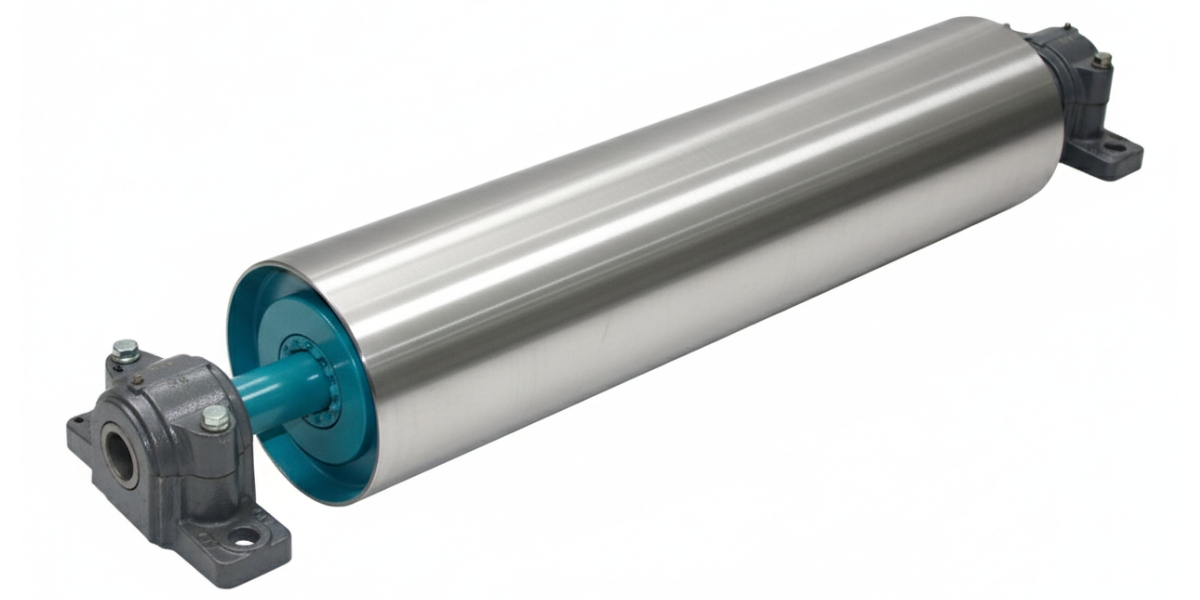

Bębny zwrotne (końcowe): Utrzymywanie ciągłości ruchu taśmy
Bęben zwrotny, zlokalizowany zazwyczaj na końcu przenośnika (w przeciwieństwie do bębna napędowego), jest elementem pasywnym, którego głównym zadaniem jest zmiana kierunku taśmy z gałęzi nośnej na gałąź powrotną oraz, w większości systemów, służenie jako punkt regulacji napięcia.
Rola i zastosowanie w systemie przenośnikowym
Bęben zwrotny pełni trzy kluczowe funkcje dla prawidłowego i ciągłego działania przenośnika:
- Zmiana kierunku taśmy: Jest to jego podstawowa rola. Taśma, po zrzuceniu materiału przy bębnie napędowym, owija się wokół bębna zwrotnego i zaczyna ruch powrotny, gotowa do ponownego załadunku.
- Element układu napinającego: W większości prostych przenośników bęben zwrotny jest montowany w ruchomej ramie i jest bębnem napinającym. Regulując jego położenie (np. za pomocą śrub), ustala się i utrzymuje wymagane napięcie wstępne taśmy, co jest kluczowe dla zapobiegania poślizgowi na bębnie napędowym i zminimalizowania zwisów.
- Punkt referencyjny dla prowadzenia: Jako bęben końcowy, wpływa na prawidłowe centrowanie taśmy w jej gałęzi powrotnej. Wszelkie błędy w ustawieniu bębna zwrotnego prowadzą do natychmiastowego zbiegania taśmy na całej długości powrotnej.
Budowa i wymagania techniczne
Bębny zwrotne są narażone na specyficzne warunki, stąd ich konstrukcja musi uwzględniać czynniki związane z materiałem i środowiskiem.
| Aspekt techniczny | Wymaganie konstrukcyjne | Cel |
|---|---|---|
| Czystość płaszcza | Często stosuje się bębny koszowe (latarniowe) lub bębny tarczowe zamiast bębnów gładkich. | Zapobieganie gromadzeniu się materiału na płaszczu i wewnętrznej stronie taśmy, co mogłoby ją uszkodzić lub zaburzyć prowadzenie. |
| Odporność na uderzenia | Solidna konstrukcja wału i płaszcza. | Odbieranie sił powstałych w wyniku uderzenia materiału spadającego z bębna napędowego lub zrzucanego przez czyszczaki. |
| Wytrzymałość wału | Wał o odpowiedniej średnicy, odporny na zginanie. | Bęben zwrotny przenosi całą siłę napięcia taśmy w danym punkcie. |
| Łożyskowanie | Zastosowanie dzielonych opraw SNH/SN lub specjalistycznych opraw do naciągu TTP. | Umożliwienie swobodnego przesuwania się wału w celu regulacji napięcia oraz zapewnienie odporności na duże siły wynikające z naciągu. |
Oprawy i łożyska (analogia do bębnów napinających)
Podobnie jak w przypadku bębnów napinających (którymi bębny zwrotne często są), kluczowe jest stosowanie systemów łożyskowych przystosowanych do dużych obciążeń i potencjalnych niewspółosiowości montażowych:
- Oprawy: Najczęściej stosuje się wytrzymałe żeliwne oprawy SNH/SN/SNL. W odróżnieniu od opraw bębna napędowego, oprawy bębna zwrotnego są często montowane w ramach ślizgowych (saneczkach), które umożliwiają ich poziomy ruch w trakcie operacji napinania.
- Łożyska wysokiej klasy: Ze względu na przenoszenie maksymalnych sił naciągu w przenośniku, stosuje się:
- Łożyska baryłkowe (Seria 22 lub 222): Idealne do tego zastosowania, ponieważ doskonale kompensują niewspółosiowość wynikającą z ewentualnego nierównomiernego naciągu śrubowego i są przystosowane do przenoszenia dużych obciążeń zarówno radialnych (od ciężaru taśmy), jak i osiowych (od sił skorygowanego prowadzenia).
Bęben zwrotny jest zatem pasywnym, lecz krytycznym elementem, który zamyka obwód taśmy i gwarantuje stabilność wymaganą dla efektywnego transportu.
