Bębny dociskowe (dociągowe)

Bęben dociskowy jest stosowany głównie na krótkich, krytycznych odcinkach, najczęściej w pobliżu bębna napędowego.

Rola i zastosowanie

Zwiększenie kąta opasania: Główną funkcją bębna dociskowego jest zwiększenie kąta opasania β taśmy wokół bębna napędowego. W ten sposób, nawet przy relatywnie niskim napięciu taśmy, można przenieść większy moment obrotowy i zapobiec poślizgowi (zgodnie z zależnością Eytelweina, którą wspomniano wcześniej: większe β oznacza większą siłę tarcia F_f.
Kompaktowa budowa napędu: Umożliwia zastosowanie mniejszych (krótszych) sekcji napędowych, co jest istotne przy ograniczonej przestrzeni.
Docisk i prowadzenie: W niektórych konfiguracjach bęben dociskowy może również służyć do wstępnego prowadzenia taśmy lub stabilizacji jej w strefie krytycznej.

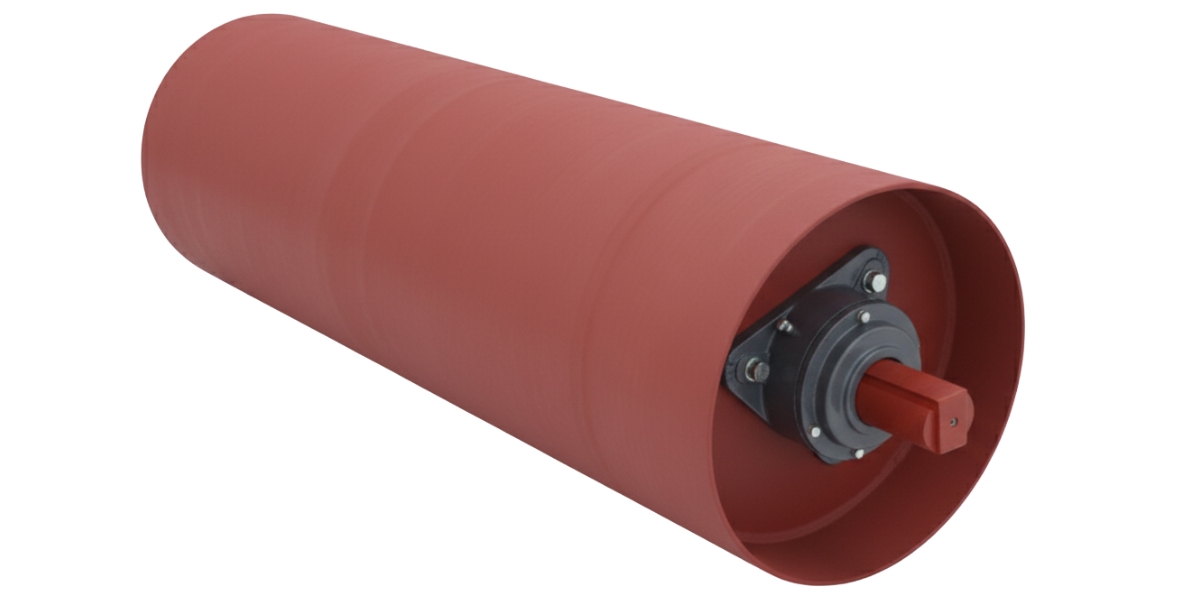

Bęben dociskowy jest zazwyczaj mniejszy niż bęben napędowy, często gumowany w celu zwiększenia tarcia.
Wymaga solidnego łożyskowania, ponieważ przenosi duże siły reakcji od docisku taśmy. Stosuje się:
- Zespoły łożyskowe UCP/UCF/UCFC: Gdzie łożysko jest wbudowane w oprawę stojącą (P) lub kołnierzową (F). Są to ekonomiczne i łatwe w montażu rozwiązania dla umiarkowanych obciążeń.
- Oprawy z łożyskami baryłkowymi (Seria 22 lub 222): Przy bardzo dużych siłach docisku i ciężkiej pracy, wymagana jest większa nośność. Łożyska baryłkowe (seria 222xx, 22xx) cechują się bardzo dużą zdolnością do przenoszenia obciążeń radialnych i osiowych, a także zdolnością do samonastawności, co kompensuje ewentualne niewspółosiowości montażu.

Bęben napinający znajduje się na drugim końcu przenośnika (w przeciwieństwie do bębna napędowego) i jest elementem układu napinającego taśmę.

Napinanie taśmy: Wraz z układem napinającym (np. śrubowym, ciężarowym, hydraulicznym) kontroluje napięcie wstępne taśmy. Właściwe napięcie jest niezbędne, aby:
- Zapobiec poślizgowi na bębnie napędowym.
- Zminimalizować zwisy taśmy między krążnikami, co redukuje opory ruchu i stabilizuje kształt niecki.
Zmiana kierunku: Taśma owija się wokół tego bębna, zmieniając kierunek ruchu z nośnego na powrotny (stąd często nazywany jest bębnem zwrotnym lub ogonowym).
Oczyszczanie: Bęben napinający (lub bęben w jego pobliżu) jest często wyposażony w mechaniczne systemy czyszczące (skrobaki), ponieważ jest to ostatni punkt, w którym transportowany materiał może odpaść z taśm.

Bębny napinające są często gładkie lub gumowane, rzadziej mają okładziny ceramiczne, ponieważ ich główną rolą jest prowadzenie, a nie przenoszenie napędu.
Muszą być łożyskowane w sposób umożliwiający ich przesuw wzdłuż osi przenośnika, co jest kluczowe dla regulacji napięcia. Stosuje się tutaj dedykowane oprawy:
- Oprawy SNH/SN/SNL: Duże, dzielone oprawy żeliwne, idealne do łożysk baryłkowych, które są częścią układu napinającego (przesuwają się wraz z wałem w ramie ślizgowej).
- Oprawy i zespoły typu TTP (Tension Take-up Pillow Block) lub UCP/UCF z łożyskami Serii 22 (baryłkowe): Z uwagi na to, że bęben napinający przenosi maksymalne napięcie taśmy, stosuje się łożyska baryłkowe, które doskonale radzą sobie z dużymi, dynamicznymi obciążeniami osiowymi i radialnymi wynikającymi z wysokiego napięcia taśmy.
