Producent bębnów napędowych
Bębny napędowe do przenośników taśmowych: Serce systemu transportowego
Bęben napędowy (zwany również bębnem czołowym lub głowicowym) jest kluczowym elementem przenośnika taśmowego, odpowiedzialnym za przekazanie mocy z układu napędowego na taśmę, wywołując jej ruch. Odpowiedni dobór i solidna budowa bębna są decydujące dla sprawności, żywotności taśmy i niezawodności całego procesu transportowego.
Zasada działania i rodzaje doboru
Bęben napędowy działa na zasadzie tarcia między swoją powierzchnią (płaszczem) a wewnętrzną stroną taśmy. Moment obrotowy generowany przez silnik i przekładnię jest przenoszony na bęben, a następnie na taśmę, wprawiając ją w ruch.
Dobór bębna jest procesem inżynierskim, zależnym od kilku kluczowych parametrów:
| Parametr doboru | Wpływ na konstrukcję bębna |
|---|---|
| Szerokość taśmy (B) | Określa długość płaszcza bębna, która musi być większa niż szerokość taśmy. |
| Wymagana moc napędu | Określa średnicę wału i wytrzymałość samej konstrukcji bębna. |
| Wymagane napięcie taśmy | Określa wymaganą średnicę bębna oraz niezbędny współczynnik tarcia (rodzaj okładziny). |
| Warunki pracy | Określa materiał i grubość okładziny (np. okładzina gumowa, gładka, romboidalna, ceramiczna). |
Zastosowanie średnicy
Średnica bębna napędowego jest jednym z najważniejszych parametrów, ponieważ bezpośrednio wpływa na:
- Żywotność taśmy: Im większa średnica bębna, tym mniejsze naprężenia zginające w taśmie. Jest to szczególnie istotne w przypadku taśm o dużej wytrzymałości (np. z kordem stalowym lub grubą osnową tkaninową), gdzie minimalny promień zginania jest ściśle określony przez producenta taśmy.
- Kąt opasania: Większa średnica bębna (w połączeniu z odpowiednim układem prowadzenia) może zwiększyć kąt styku taśmy z bębnem, co jest kluczowe dla uniknięcia poślizgu przy dużych obciążeniach.
- Wielkość napędu: Przy tej samej prędkości taśmy, większa średnica bębna wymaga niższego momentu obrotowego, co może wpłynąć na dobór wielkości przekładni.
Budowa i mocowanie wałów
Wysoka jakość bębna zależy od precyzyjnego wykonania wału oraz jego niezawodnego połączenia z płaszczem:
- Wały bębna (oś)
Wały bębnów są elementami przenoszącymi moment obrotowy i siły zginające. Charakteryzują się wysoką dokładnością wykonania i są projektowane pod kątem wytrzymałości. - Mocowanie pierścieniami rozprężno-zaciskowymi
Standardem w nowoczesnych bębnach jest mocowanie wału do piast bębna za pomocą pierścieni rozprężno-zaciskowych (elementów zaciskowych).
Zalety tego rozwiązania:- Brak keyway'ów: Eliminuje konieczność wykonywania wpustów, które stanowią miejsca koncentracji naprężeń i osłabiają wał.
- Łatwość montażu / demontażu: Umożliwia szybkie, bezudarowe połączenie i demontaż wału na potrzeby serwisu lub wymiany.
- Połączenie bezluzowe: Gwarantuje bardzo sztywne i niezawodne przeniesienie dużego momentu obrotowego.
- Oprawy łożyskowe

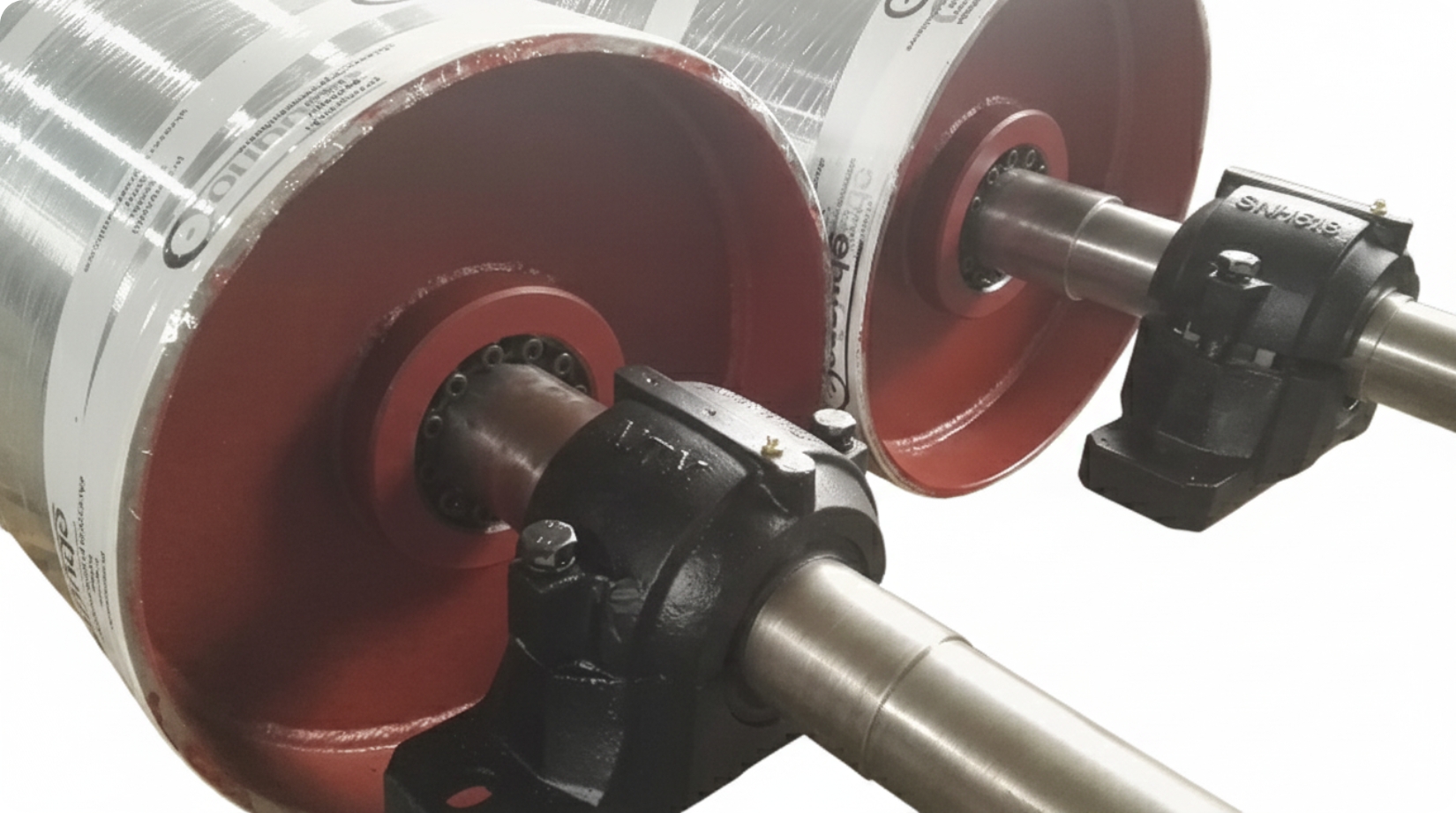

Bębny muszą być osadzone w stabilnych i wytrzymałych oprawach łożyskowych, które chronią łożyska i przenoszą obciążenia na konstrukcję ramy przenośnika. Powszechnie stosuje się:- Oprawy SNH/SN/SNL: Są to dzielone oprawy żeliwne, idealne do ciężkich warunków pracy, umożliwiające łatwy montaż i wymianę łożysk.
- Zespoły łożyskowe UCP, UCFC i inne: Są to zwarte, nierozbieralne zespoły, często stosowane w lżejszych lub bardziej higienicznych aplikacjach, gotowe do natychmiastowego montażu.
Produkcja na zamówienie
Ponieważ każdy przenośnik taśmowy jest projektowany z uwzględnieniem konkretnego obciążenia, prędkości, szerokości taśmy i typu napędu:
- Wszystkie bębny napędowe są wykonywane pod indywidualne zamówienie klienta, zgodnie z dostarczoną specyfikacją techniczną lub po jej opracowaniu przez nasz dział inżynierski.
To podejście gwarantuje, że bęben będzie miał optymalną średnicę, wytrzymałość wału, odpowiedni typ okładziny oraz kompatybilność z istniejącym układem napędowym i oprawami łożyskowymi.
